在光纤通信系统中，光器件扮演着至关重要的角色，其中BOSA作为一种高度集成的核心器件，是实现光电信号转换与收发的关键。本文将从基础概念、工作原理、应用场景以及与光电器件的关联等方面，系统介绍BOSA的相关知识。
一、BOSA的基本概念
BOSA是“Bi-Directional Optical Sub-Assembly”的缩写，中文译为“双向光收发次模块”。它是一种将光发射组件（TOSA）、光接收组件（ROSA）以及波分复用器（WDM）等功能单元高度集成于一个紧凑模块中的光电器件。BOSA的设计目的是为了在单根光纤中同时实现光信号的发送与接收，从而节省光纤资源、简化网络部署，是当前光纤到户（FTTH）、数据中心互联等场景中的主流解决方案。
二、BOSA的核心结构与工作原理
- 结构组成：一个典型的BOSA模块通常包含以下几个核心部分：
- 光发射组件（TOSA）：核心是激光二极管（如DFB激光器），负责将电信号转换为特定波长的光信号。

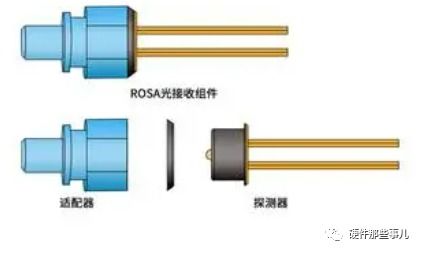

- 光接收组件（ROSA）：核心是光电探测器（如PIN光电二极管或APD雪崩光电二极管），负责将接收到的光信号转换为电信号。
- 波分复用器（WDM）：通常采用薄膜滤波器（TFF）技术，其作用是分离或合波不同波长的光信号。例如，在GPON系统中，下行1490nm信号与上行1310nm信号通过WDM在单纤中双向传输。
- 光学透镜与接口：用于光路的耦合与对准，以及连接外部光纤（如通过尾纤或连接器）。
- 工作原理：BOSA利用波分复用（WDM）技术实现单纤双向传输。以最常见的三波长BOSA（用于GPON/EPON）为例：
- 下行方向：来自局端OLT的1490nm（数据）和1550nm（视频广播）光信号通过WDM合波后注入光纤，传输至用户端ONT的BOSA。BOSA内的WDM将1490nm/1550nm信号导向ROSA进行接收与光电转换。
- 上行方向：用户端ONT的TOSA产生1310nm光信号（承载用户上传数据），该信号通过WDM与下行信号隔离后，注入同一根光纤反向传输至局端。
整个过程实现了在一根光纤上全双工通信，且各波长信道互不干扰。
三、BOSA的技术分类与关键参数
- 技术分类：
- 按封装形式：常见的有TO-CAN封装、BOX封装、COB（Chip On Board）封装等，不同封装在尺寸、性能、成本上各有特点。
- 按应用标准：主要分为用于接入网的PON BOSA（如GPON, EPON, XG-PON）和用于数据中心的BOSA（如高速率、短距离互联）。
- 按集成度：可分为分离器件组装式与高度集成光子集成电路（PIC）式，后者是未来发展方向。
- 关键性能参数：
- 发射部分：中心波长、边模抑制比（SMSR）、输出光功率、消光比。
- 接收部分：接收灵敏度、过载光功率、响应度。
- 整体特性：隔离度（信道间串扰）、工作温度范围、功耗、眼图质量等。
四、BOSA在光电器件领域中的定位与关联
BOSA是光有源器件中的一个重要子类，它本身就是一个功能完整的子系统。在更广阔的光电器件范畴内，它与以下器件密切相关：
- 基础光电器件：BOSA集成了最核心的发光器件（激光器）和光探测器件，它们是光电子技术的基石。
- 无源光器件：BOSA内部集成了WDM滤波器，其性能依赖于薄膜滤波、光栅等无源光学技术。

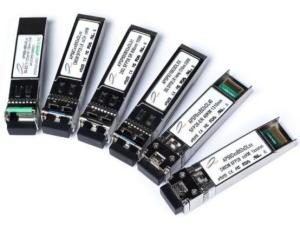

- 光模块：BOSA是光模块（如SFP, SFP+，特别是PON ONU模块）的“心脏”。光模块在BOSA基础上增加了驱动电路、限幅放大器、控制芯片及标准电气接口，构成完整的收发一体模块。
因此，理解BOSA是理解高速光通信系统，尤其是接入网与短距互联系统的关键。它体现了光电器件向小型化、高性能、低成本发展的趋势。
五、主要应用场景与发展趋势
应用场景：
- 光纤接入网：FTTH网络中的用户端光网络终端（ONT/ONU）是BOSA的最大应用市场。
- 数据通信：数据中心内部服务器与交换机的互联。
- 5G前传：部分场景下用于基站与集中单元之间的低成本光连接。
发展趋势：
1. 高速率：随着10G-PON、25G/50G-PON乃至更高速率PON的部署，BOSA的工作速率不断提升。
2. 低成本与高集成：通过COB封装、硅光子集成等技术，进一步缩小尺寸、降低功耗与成本。
3. 智能化：集成数字诊断监控（DDM）功能，实现温度、功率等参数的实时监控与管理。
4. 新波长拓展：探索用于WDM-PON等新架构的多个波长通道集成。
****
BOSA作为集成化的双向光收发核心器件，是光纤通信网络，特别是接入网的物理层基石。它将激光发射、光电探测与波分复用技术精巧地融为一体，实现了单纤双向传输这一核心功能。掌握BOSA的基础知识，是深入理解现代光通信系统与光电器件技术的重要一步。随着技术演进，BOSA将继续向着更高性能、更小体积、更低成本的方向发展，支撑起未来万物互联的光网络世界。
